管道補償器失效形式及原因

發布時間：2018/4/18 9:24:32 來源:http://www.q7sz.net.cn/ 作者:鎮江春環密封件集團有限公司

摘要： 管道補償器又稱為伸縮器或伸縮節、膨脹節, 主要用于補償管道受溫度變化而產生的熱脹冷縮。但是很多時候要是出現狀況，大多數人不能理解，所以本文就主要為

上一篇我們送上的文章是橡膠密封件中橡膠材料有何特點為了更加全面的介紹管道補償器、鋼襯四氟管、鋼塑復合管、橡膠密封件、鋼襯直管、鋼襯彎頭、鋼襯四通彎頭、鋼襯反應容器、鋼襯反應罐體、鋼襯補償器、等產品，我們將持續發布新知識，幫助大家了解更多的信息。

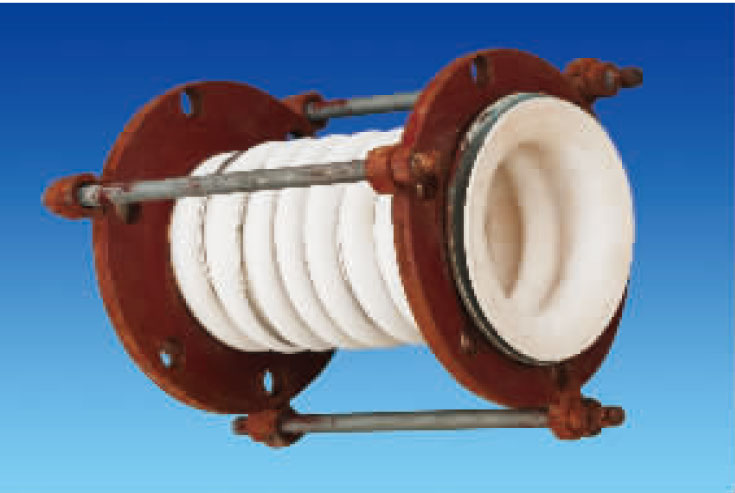

管道補償器又稱為伸縮器或伸縮節、膨脹節, 主要用于補償管道受溫度變化而產生的熱脹冷縮。但是很多時候要是出現狀況，大多數人不能理解，所以本文就主要為管道補償器失效形式及原因做了一個簡介。
(1)管道補償器波谷或波峰波谷過渡部位減薄開裂。膨脹節運行中,管道補償器波谷及其附近部位減薄開裂,造成內部泄漏是其失效的主要形式。失效原因是在殼程折流板處波紋管的波谷與折流板管孔產生振動摩擦、磕碰,使波紋管壁減薄,以致開裂泄漏�，F(xiàn)在有些生產廠采用加厚折流板,使波紋管的波峰與管孔接觸,以保證管與孔間隙小,防止振動摩擦;還有的在折流板處給波紋管加套。這些都是避免和降低這種波紋管失效形式的較好措施。

(2)管道補償器扁塌(周向失穩)。波紋管失穩發生周向扁塌,是膨脹節另一失效形式。這主要是由于波紋管的壁厚較薄,一般在1ｍｍ以下,其自身抗外壓失穩的能力就很低。在換熱器的設計中,一般都不進行換熱管的承壓能力的校核和計算,所以,當殼程壓力達到和超過換熱管本身的臨界壓力時,管子就產生失穩扁塌。標準案例中規定了管道補償器許用外壓的計算方法。

(3)膨脹節軸向彎曲變形過大(軸向失穩)。產生這種失效形式是由管程壓力和溫差應力的作用所致。波紋管材料為奧氏體不銹鋼,其線膨脹系數比碳鋼大得多,在管程和殼程溫度相同時也能產生溫差應力,再有波紋管的軸向剛度很小,所以,當管程壓力較大或管壁溫度高于殼壁溫度時,都易發生管道補償器軸向彎曲變形過大的失效現象。標準案例中規定的折流板無支撐跨距比ＧＢ151中規定值小,就是考慮防止換熱管的軸向失穩。

(4)膨脹節腐蝕斷裂和整體脆化失效。這種失效形式主要是由于介質的腐蝕造成的。奧氏體不銹鋼易產生晶間腐蝕,當波紋管換熱器用在含氯離子高和含硫化氫等介質時,就出現了管道補償器腐蝕斷裂。實際中已發現有的換熱管產生了整體脆化現象。

(5)波紋管與厚壁管接頭連接處開裂。管道補償器由波紋管和兩端接頭組成,接頭處的環焊縫,由于焊接工藝和焊接技術水平的差異,焊縫質量難以保證,從而造成此處開裂。

在耐腐蝕承接式接頭中鋼塑復合管的作用在下一篇繼續做詳細介紹，如需了解更多，請持續關注。
本文由管道補償器失效形式及原因生產廠家鎮江春環密封件集團有限公司于2018/4/18 9:24:32整理發布。
